压力管道检验检测信息智能系统

系统平台

工作模式

可按企业名称、项目、管线、装置、区域、时间等内容创建任务。

数据处理

可根据格式自动生成原始记录和检验报告，原始记录可直接打印存档，检验报告可对接报告系统数据，不需多次誊写和重复操作。

显示信息

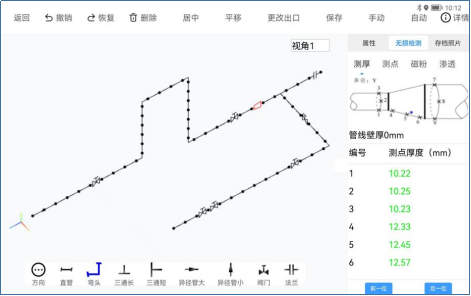

管道轴测图、管道元件符号、检验检测项目、测厚数据、无损检测信息等。

绘图模式

自动绘图（配置轴测图测绘仪）、手动绘图（系统选择元素绘制）

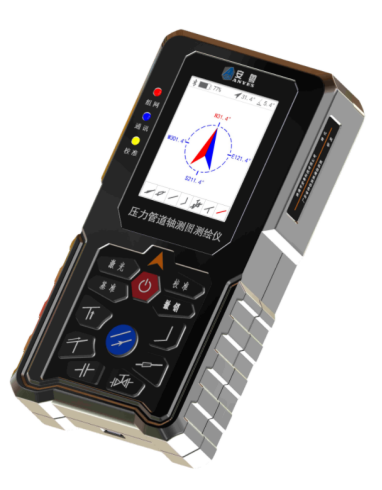

轴测图测绘仪

水平方位角测量范围

0°~360°

俯仰角测量范围

-90°~90°

水平方位角精度

1°（俯仰角±40°以内时）

俯仰角精度

0.2°

测绘元素类型

直管、弯头、三通、异径管、阀门、法兰等

姿态角数据刷新率

10次/秒

距离测量范围

0.2~80m

距离测量分辨率

0.01m

测绘仪尺寸

L135 x W60 x H30(mm)

测绘仪重量

200g

v 系统操作如同草稿纸绘写，无需多次誊写和录入，直接生成原始记录和报告；

v 根据导入的管道特性表创建图层，每个图层独立绘制单线图，层次分明，清晰管理；

v 导入已有单线图，只需做简单的修改和编辑，方便核对管线更改情况，快捷高效；

v 一次性收集检验检测信息，减少重复性操作，提高效率；

v 系统连接轴测图测绘仪，自动生成单线图，图片直接插入原始记录和报告中；

v 单线图无限编辑，在管道元素上添加宏观检验信息、测厚数据、无损检测信息等；

v 无线连接测厚仪，测厚数据自动填入到单线图对应部位的表格中，省去人工输入；

v 系统自动检查数据错误问题，减少人为误写风险，减少多流程造成的信息不对应。
